それでは、サンドイッチ パネルを使用して建物の熱損失を計算してみましょう。サンドイッチ パネルのサプライヤーとして、私は熱損失を理解することがいかに重要であるかを直接見てきました。単に場所を暖かく保つだけではありません。エネルギー効率とコスト削減も重要です。
熱損失の基本を理解する
まず、熱損失とは、暖かい地域から寒い地域への熱の移動です。サンドイッチパネルを使用した建物では、熱が壁、屋根、床から逃げる可能性があります。熱の伝わり方には主に、伝導、対流、放射の 3 つがあります。
伝導とは、熱が物質を通って移動することです。サンドイッチパネルの場合、パネルに使用される材料が大きな役割を果たします。たとえば、パネルの断熱材が不十分な場合、熱が容易に伝わります。対流とは、加熱された空気または液体の動きです。パネルの設置に隙間があると、空気が出入りして熱を運ぶ可能性があります。放射線は、電磁波の形での熱の伝達です。それほど明白ではないように見えますが、それでも熱損失の原因となります。
サンドイッチの熱損失に影響する要因 - パネル建物
パネル構成
サンドイッチパネルを構成する材料は非常に重要です。外層は通常金属でできており、異なる熱特性を持つ可能性があります。熱伝導率の低い高品質の金属は、熱伝達を低減します。パネルのコアはロックウール、グラスウール、ポリウレタンなどの断熱材であることが多く、さらに重要です。
例えば、屋根用耐火性ロックウールミネラルウールサンドイッチパネル芯材にはロックウールを使用。ロックウールは断熱性に優れており、熱伝導を大幅に低減します。同様に、屋根用サンドイッチパネルグラスウールグラスウール芯入りなので断熱性にも優れています。これらの断熱材の種類と品質はさまざまであり、パネルの断熱能力に直接影響します。
パネルの厚さ
一般にパネルが厚いほど断熱性が高くなります。コア内の断熱層が厚いということは、熱伝達に抵抗する材料がより多くあることを意味します。ただし、ただやみくもに厚みを増やせば良いわけではありません。建物全体の構造や費用対効果も考慮する必要があります。
建築設計
建物自体の設計は熱損失に影響します。適切な向きで適切に設計された建物は、過剰な冷暖房の必要性を減らすことができます。たとえば、太陽に面した大きな窓のある建物は日中より多くの熱を得る可能性がありますが、窓が適切に断熱されていない場合は、夜間に大幅な熱損失が発生する可能性もあります。
熱損失の計算方法
U値法
U - 値は、材料またはサンドイッチ パネルなどの建築コンポーネントによる熱損失を計算するために最も一般的に使用される方法の 1 つです。これは、1 時間に材料の両面の温度差 1 ℃あたりの材料の平方メートルを通過する熱量を表します。
サンドイッチ パネルの U 値を見つけるには、パネルの各層の熱伝導率 (k 値)、各層の厚さ、および表面抵抗を知る必要があります。サンドイッチ パネルのような多層コンポーネントの U 値を計算する式は次のとおりです。
$U=\frac{1}{R_{合計}}$
$R_{合計}=R_{s1}+\sum_{i = 1}^{n}\frac{d_{i}}{k_{i}}+R_{s2}$
$R_{s1}$ と $R_{s2}$ はパネルの両側の表面抵抗、$d_{i}$ は $i$ 番目の層の厚さ、$k_{i}$ は $i$ 番目の層の熱伝導率です。
サンドイッチ パネルの U 値がわかったら、次の式を使用してパネルからの熱損失を計算できます。
$Q = U\times A\times\Delta T$
ここで、$Q$ は熱損失 (ワット単位)、$A$ はパネルの面積 (平方メートル)、$\Delta T$ は建物の内側と外側の温度差 (摂氏) です。
ヒートバランス法
この方法では、建物内のすべての熱の増加と損失が考慮されます。サンドイッチ パネルからの熱損失だけでなく、太陽光、人、建物内の設備からの熱取得も考慮する必要があります。
熱バランスの基本方程式は次のとおりです。
$\sum Q_{in}=\sum Q_{out}$
ここで、$\sum Q_{in}$ には太陽光、人、設備からの熱が含まれ、$\sum Q_{out}$ には壁、屋根、床、換気口からの熱損失が含まれます。
さまざまなアプリケーションに対する実際的な考慮事項
冷蔵倉庫ビル

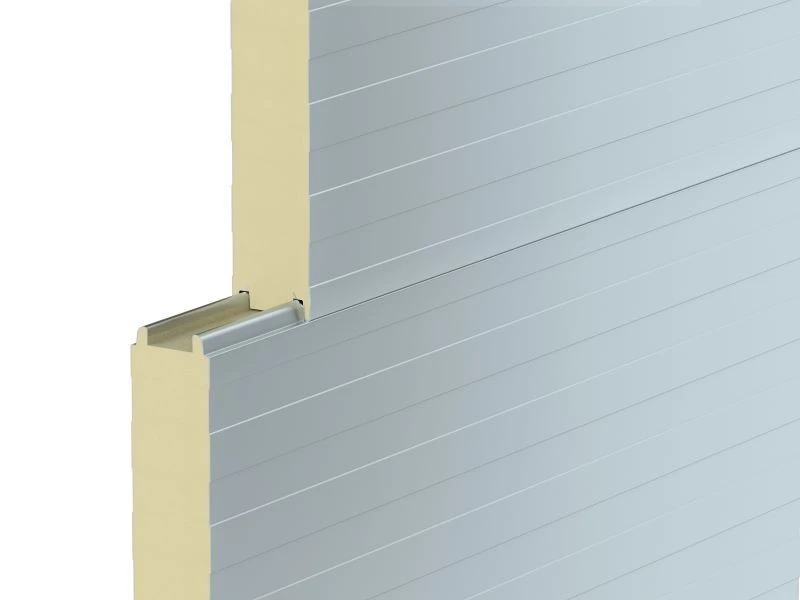

冷蔵倉庫の建物では、熱の増加を最小限に抑えることが主な目標です。冷蔵倉庫サンドイッチパネルはこの目的のために特別に設計されています。これらのパネルには通常、暖かい外気が冷蔵エリアに入るのを防ぐために高性能断熱材が施されています。
熱損失 (この場合は熱利得) を計算するときは、冷蔵倉庫の内部と外部の大きな温度差を考慮する必要があります。少量の熱伝達が、内部の低温を維持するために必要なエネルギーに大きな影響を与える可能性があります。
工業用建物
工業用建物には、多くの場合、大きなオープン スペースと高い天井があります。熱損失の計算では、空間の体積と換気要件を考慮する必要があります。さらに、建物内の工業プロセスでは大量の熱が発生する可能性があり、これも全体の熱バランスに影響を与えます。
正確な熱損失計算の重要性
正確な熱損失の計算は、いくつかの点で役立ちます。まず、冷暖房システムの適切なサイジングが可能になります。熱損失を過小評価すると、暖房システムが建物を十分に暖かく保つことができない可能性があります。一方で、過大評価すると、システムが大規模で高価なものになってしまいます。
また、適切なサンドイッチ パネルを選択するのにも役立ちます。熱損失の要件を知ることで、適切な U 値と断熱特性を持つパネルを選択できます。これにより、長期的なエネルギー節約とより快適な室内環境が実現します。
結論
サンドイッチ パネルを使用した建物の熱損失の計算は、多面的なプロセスです。これには、熱伝達の原理を理解し、熱損失に影響を与える要因を考慮し、適切な計算方法を使用することが含まれます。サンドイッチ パネルのサプライヤーとして、私はお客様が正しい選択をできるようお手伝いいたします。必要かどうか屋根用耐火性ロックウールミネラルウールサンドイッチパネル、冷蔵倉庫サンドイッチパネル、 または屋根用サンドイッチパネルグラスウール、私たちはあなたをカバーします。
建築プロジェクトを計画していて、サンドイッチ パネルのニーズについて話し合ったり、熱損失の計算についてサポートが必要な場合は、遠慮なくお問い合わせください。建物のエネルギー効率とコスト効率を高めるために一緒に取り組みましょう。
参考文献
- ASHRAE ハンドブック - 基本。この包括的なハンドブックは、熱伝達、建物設計、エネルギー効率に関する詳細な情報を提供します。
- 建築構造と設計の教科書。これらの教科書では、サンドイッチ パネルなどの建築材料の基礎と、それらが熱伝達にどのような影響を与えるかについて説明します。
