Duowei PIR サンドイッチルーフパネルを選択した理由は何ですか?

PIR屋根パネルは、優れた断熱性能と耐荷重能力を備えた屋根材です。お客様はプロジェクトのスパンや荷重などに基づいてパネルの厚さを総合的に選択することができます。

パネルが厚いほど断熱性能が高くなります。たとえば、30mm パネルの熱伝達係数は 0.32 ですが、150mm パネルはわずか 0.11 です。これは、同じ条件下では、厚さ 150 mm のパネルの熱伝導が少なく、室内温度が外部環境の影響を受けにくいことを意味します。

パネルが厚ければ厚いほど、同じ荷重下で許容されるスパンは大きくなります。建築設計やエンジニアリングに必要なコンポーネントが少なくなります。設計者は、より大きな途切れのない空間を作り出すことができるため、設計の自由度が高まります。

Duowei PIR 屋根サンドイッチパネルの許容スパンと熱伝達係数（許容変形量f L/240以下）
パネル厚さ(mm)	熱伝達係数 (W/m²k)	重量(kg)	負荷 (P=KN/分²)	0.60	0.80	1.00	1.20	1.50
50	0.46	10.15	L(m)	3.59	3.17	2.85	2.61	2.33
75	0.3	11.18	L(m)	4.64	4.07	3.66	3.34	2.96
100	0.23	12.22	L(m)	5.57	4.88	4.38	3.99	3.53
120	0.19	13.05	L(m)	6.28	5.49	4.92	4.48	3.97
150	0.15	14.30	L(m)	7.30	6.39	5.73	5.22	4.62
注: {{0}}.5mm 外側鋼板、0.4mm 内側鋼板

利点

高剛性

高強度の芯材によりパネルが硬く変形しにくいため、大きな荷重に耐えることができ、建物の安定性と安全性が向上します。

強力な耐負圧性能

PIR パネルの優れた構造設計により、強力な抗負気圧能力が得られ、屋根への強風の影響に効果的に抵抗し、屋根への損傷を防ぐことができます。

しっかりと重なり合って便利な構造

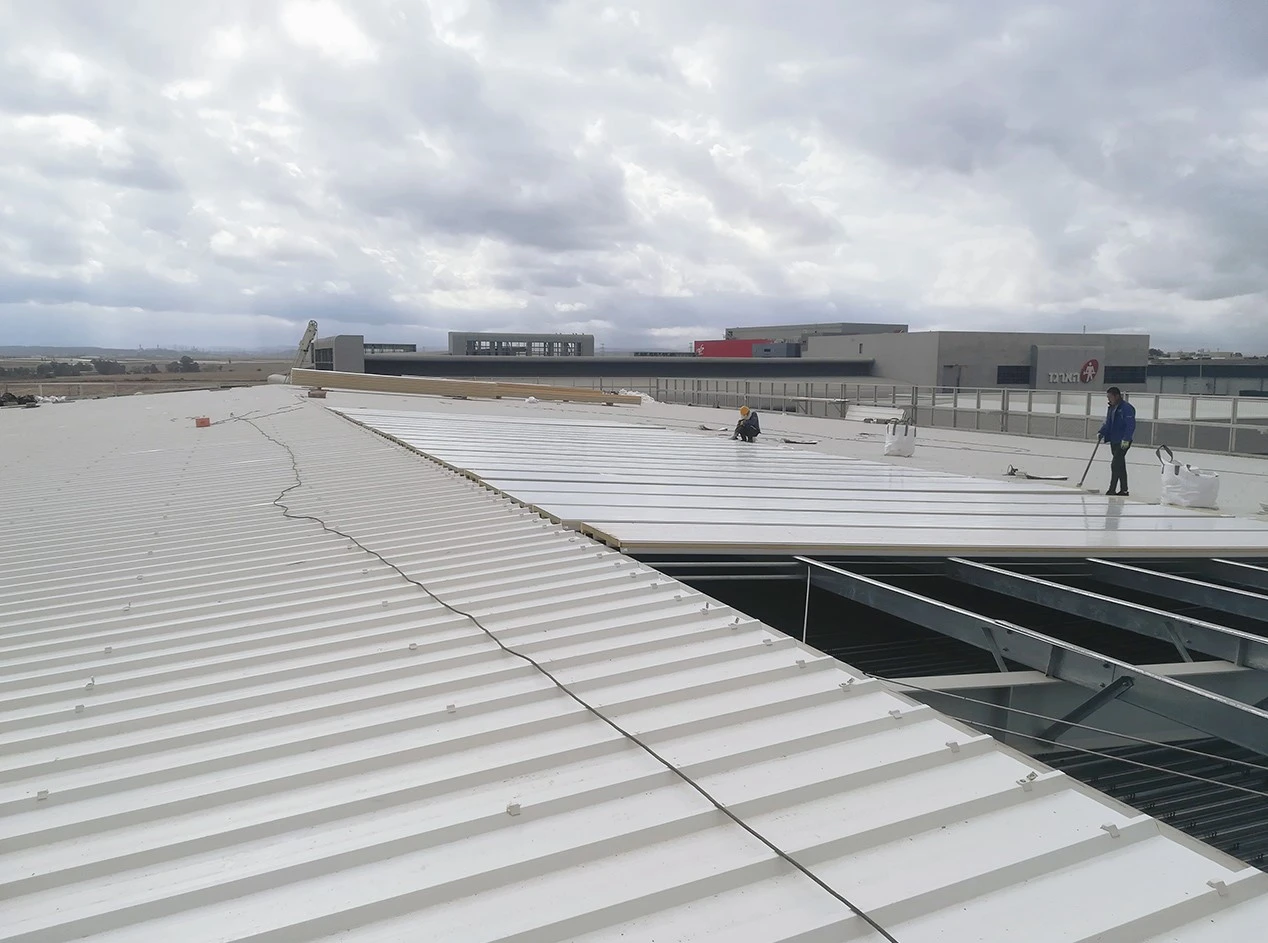

PIR屋根パネルは通常、工場でプレハブ加工され、現場で簡単に設置できるため、工期が大幅に短縮され、施工効率が向上します。

Duowei PIR 屋根パネルの特性

Duowei PIR ルーフパネルの特性
色の範囲	カスタマイズされた
絶縁コア	PIR
絵画	ポリエステルPE、SMP、HDP、PVDFなど
亜鉛メッキ	溶融亜鉛、溶融Al-Zn、溶融Zn-Al-Mg

推奨タイプ

Duowei PIR 屋根サンドイッチパネル
パラメータ	プロフィール	鋼板
		I	Ⅱ	Ⅲ	Ⅳ
外面厚さ(mm)	-	0.5-0.8	0.4-0.8	0.4-0.8	0.5-0.8
内装の厚さ (mm)	方形波(S)	0.4-0.7	0.4-0.7	-	0.4-0.7
	フラット(F)	0.5-0.7	04-0.7	0.065mm 以上アルミホイル	0.6-0.7
	柔らかい素材	-	アルミ箔またはセメントモルタルクロス		-
有効幅(mm)	1000
厚さ(mm)	I: 50,60,75,100,120,150,200
	Ⅱ：100
	Ⅲ：60,100
	IV: 30、38、50、75、80、100、150

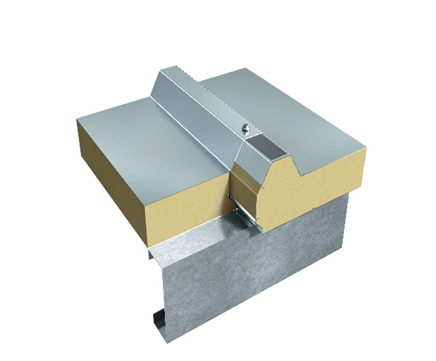

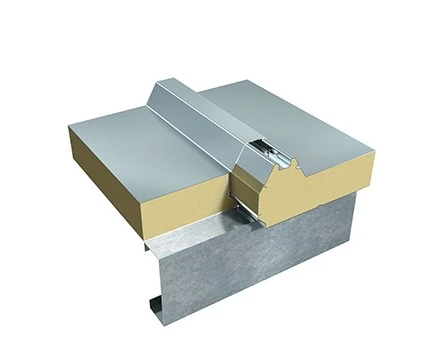

オーバーラップエフェクト

DW-W-II

DW-W-IV

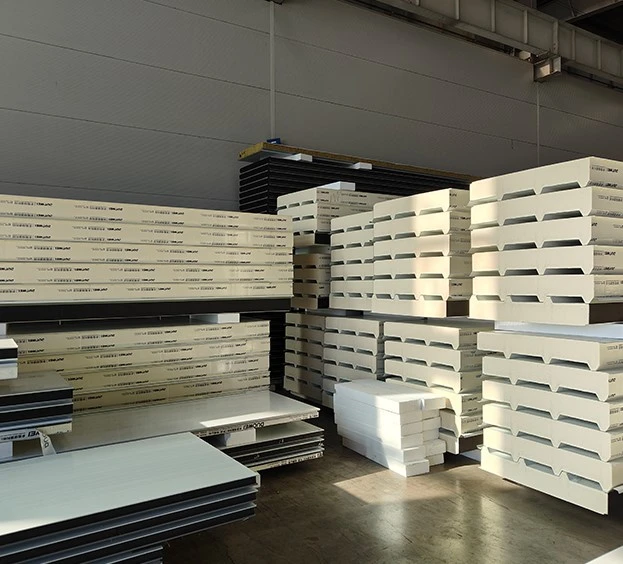

包装

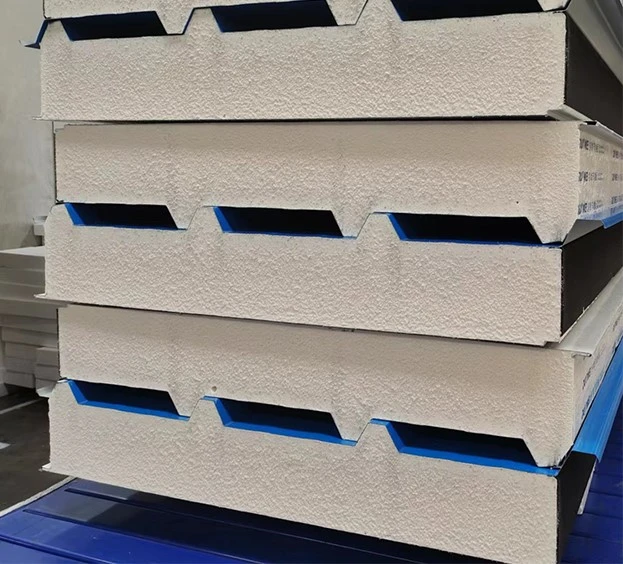

PIR ルーフパネルは、端から端まできちんと積み重ねられているため、梱包スペースが節約されるだけでなく、積み込み、積み下ろし、輸送がより便利になります。外側のプラスチックフィルムは、雨、ほこり、傷などの外部環境要因による損傷からサンドイッチパネルを効果的に保護し、輸送や保管中に製品が無傷であることを保証します。
